Pasport vodorovného značení je programová nadstavba systému MISYS, která slouží ke shromažďování údajů o vodorovném značení (a objektech a úkonech s nimi spojených), nacházejících se v zájmovém území.

	Informace:
	Zájmovým územím rozumíme například území (katastr) obce.

Pasport vodorovného značení obsahuje tyto složky:

evidenční část, zahrnující předměty pasportu:
- vodorovné značení
operace (průběžně prováděné činnosti)
archiv a seznam dokumentace (písemné a grafické)
číselníky (typů a stavů značení a operací)

	Tip:
	Popis tohoto pasportu navazuje na obecný výklad k pasportům. Zkušený uživatel pasportu vystačí s dále uvedeným popisem.

Předměty pasportu

Hlavním předmětem tohoto pasportu je vodorovné dopravní značení, které je také zobrazované v mapě. K vodorovnému dopravnímu značení jsou též evidované operace a dokumenty.

Vodorovné dopravní značení

Ke každému vodorovnému dopravnímu značení se uvádí údaje (ve formuláři Založení nového značení)

Povinné údaje jsou označené Hvezda :

inventární číslo
typ značení (podle číselníku typů značení)
úsek komunikace - úsek komunikace s vodorovným dopravním značením. Kliknutím na ikonu je možné označit požadovaný úsek komunikace v mapě (je třeba mít zapnuté Schéma ulic a komunikací)
stav značení, délka, šířka, plocha - podrobnosti vodorovného dopravního značení
parcela (může být vyplněna s pomocí modulu Katastr: číslo, řada, evidence, kat.území)
poloha (souřadnice v S-JTSK: může být vyplněno zadáním v grafické části systému)
poznámka

Kliknutím na Založit se údaje dopravního značení uloží do databáze. Kromě uživatelem zapsaných údajů systém opatří značení informací "Evidováno od", která obsahuje datum zápisu položky (dopravního značení) do databáze.

K vodorovnému dopravnímu značení (viz Podrobný výpis značení) se váží:

operace
dokumenty

Operace

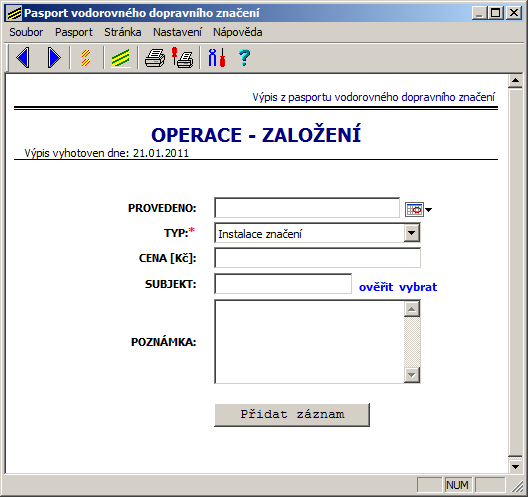

K operaci na vodorovném dopravním značení lze zapsat tyto údaje:

datum provedení
typ operace (podle číselníku operací)
cena
subjekt (může být vybrán či ověřen podle pasportu subjektů)
poznámka

Číselníky

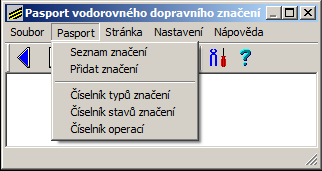

Číselníky jsou dostupné z tohoto menu:

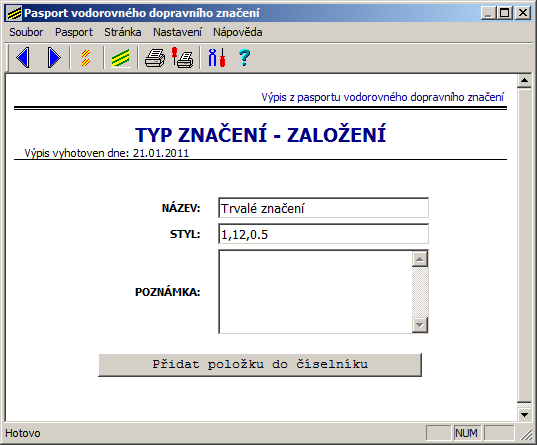

Číselník typů značení

U každého typu značení se uvádí tyto údaje:

název typu
styl vykreslení - trojice čísel oddělená čárkou - znamená:
- číslo značky
- číslo barvy (podle tabulky barev systému MISYS)
- zvětšení značky (záporné číslo značí měřítkově nezávislou velikost, neuvedeno značí 1)
poznámka (jediný nepovinný údaj)

	Upozornění:
	Tento grafický číselník může editovat i Aktivní uživatel. Přidávat nové položky číselníku může pouze Administrátor.

Vzorník typů značek

V pasportu vodorovného dopravního značení jsou k dispozici tyto značky:

PspVODZN_ZNACKA1 - značka č. 1 - bez zařazení ve vyhlášce

PspVODZN_ZNACKA1 - značka č. 2 - bez zařazení ve vyhlášce

PspVodZn_a - značka č. 3 – V1a – podélná čára souvislá

PspVodZn_b - značka č. 4 – V1b – dvojitá podélná čára souvislá

PspVodZn_c - značka č. 5 – V2a – podélná čára přerušovaná

PspVodZn_d - značka č. 6 – V2b – podélná čára přerušovaná

PspVodZn_e - značka č. 7 – V2c – dvojitá podélná čára přerušovaná

PspVodZn_f - značka č. 8 – V3 – podélná čára souvislá doplněná přerušovanou

PspVodZn_g - značka č. 9 – V4 - vodící čára

PspVODZN_ZNACKA3 - značka č. 10 – V5 – příčná čára souvislá

PspVODZN_ZNACKA4 - značka č. 11 – V6a – příčná čára souvislá se symbolem „ Dej přednost v jízdě“

PspVODZN_ZNACKA5 - značka č. 12 – V6b – příčná čára souvislá s nápisem STOP

PspVODZN_ZNACKA6 - značka č. 13 – V7a – přechod pro chodce

PspVODZN_ZNACKA8 - značka č. 14 – V7a – přechod pro chodce (krátký)

PspVODZN_ZNACKA7 - značka č. 15 – V7a – přechod pro chodce - dlouhý

PspVODZN_ZNACKA9 - značka č. 16 – V7a - přechod pro chodce s podélným pruhem pro nevidomé

PspVODZN_ZNACKA10 - značka č. 17 – V7b - místo pro přecházení

PspVODZN_ZNACKA11 - značka č. 18 – V8a - přejezd pro cyklisty

PspVODZN_ZNACKA12 - značka č. 19 – V8b - přejezd pro cyklisty přimknutý k přechodu pro chodce

PspVODZN_ZNACKA13 - značka č. 20 – V8c - sdružený přechod pro chodce a přejezd pro cyklisty

PspVODZN_ZNACKA14 - značka č. 21 – V9a - šipka rovně

PspVODZN_ZNACKA15 - značka č. 22 – V9a - šipka doprava

PspVODZN_ZNACKA16 - značka č. 23 – V9a - šipka doleva

PspVODZN_ZNACKA17 - značka č. 24 – V9a - šipka rovně a doprava

PspVODZN_ZNACKA18 - značka č. 25 – V9a - šipka rovně a doleva

PspVodZn_h - značka č. 26 – V9b – předběžné šipky ( doprava)

PspVodZn_i - značka č. 27 – V9b – předběžné šipky ( doleva)

PspVodZn_j - značka č. 28 – V9c – předběžné šipky ( doprava)

PspVodZn_k - značka č. 29 – V9c – předběžné šipky ( doleva)

PspVODZN_ZNACKA19 - značka č. 30 – V10a -stání podélné

PspVODZN_ZNACKA20 - značka č. 31 – V10b - stání kolmé

PspVODZN_ZNACKA21 - značka č. 32 – V10c - stání šikmé

PspVODZN_ZNACKA22 - značka č. 33 – V10d – parkovací pruh

PspVODZN_ZNACKA23 - značka č. 34 – V10e – vyhrazené parkoviště

PspVODZN_ZNACKA24 - značka č. 35 – V10f –vyhrazené parkoviště invalida

PspVODZN_ZNACKA25 - značka č. 36 – V10g – omezené stání

PspVODZN_ZNACKA26 - značka č. 37 – V11a – zastávka autobusu nebo trolejbusu

PspVODZN_ZNACKA27 - značka č. 38 – V11b – zastávka tramvaje

PspVODZN_ZNACKA28 - značka č. 39 – V12a –žlutá klikatá čára (plocha se zakázaným stáním)

PspVODZN_ZNACKA29 - značka č. 40 – V12b – žluté zkřížené čáry

PspVODZN_ZNACKA30 - značka č. 41 – V12c – zákaz zastavení

PspVODZN_ZNACKA31 - značka č. 42 – V12d – zákaz stání

PspVODZN_ZNACKA32 - značka č. 43 – V12e – bílá klikatá čára (zvýšená opatrnost)

PspVODZN_ZNACKA33 - značka č. 44 – V13 – šikmé rovnoběžné čáry

Pspvodzn_l - značka č. 45 – V14 – jízdní pruh pro cyklisty

Pspvodzn_m - značka č. 46 – V15 – nápis na vozovce

PspVODZN_ZNACKA34 - značka č. 47 – V16 – bezpečný odstup

PspVODZN_ZNACKA35 - značka č. 48 – V17 – trojúhelníky

Pspvodzn_n - značka č. 49 – V18 – optická psychologická brzda

PspVODZN_ZNACKA36 - značka č. 50 – V19 – prostor pro cyklisty

PspVODZN_ZNACKA37 - značka č. 51 – V20 – piktogramový koridor pro cyklisty

PspVODZN_ZNACKA38 - značka č. 52 – V4 - vodící čáry oblouk přerušovaný

PspVODZN_ZNACKA39 - značka č. 53 – V9a - šipka rovně, doleva, doprava

PspVODZN_ZNACKA40 - značka č. 54 – samostatný symbol "Dej přednost v jízdě"

V základní verzi pasportu je k dispozici jedna značka, v případě potřeby výrobce systému dodá další značky podle definice uživatele.

Vzorník barev značek

V pasportu vodorovného dopravního značení jsou k dispozici tyto barvy značek:

Číslo barvy	Vzor
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Ostatní číselníky

Kromě již uvedených číselníků obsahuje pasport ještě tyto:

Stavy značení
Typy operací

	Informace:
	Kromě uživatelem zapsaných údajů systém opatří každou položku číselníku jednoznačným identifikátorem, který je zde uváděný pod názvem "Kód". Kód stavu značení a typu operace je možné zjistit z detailu položky číselníku nebo v přehledu všech položek číselníku.

	Upozornění:
	Tyto číselníky může editovat i Aktivní uživatel. Přidávat nové položky číselníků může pouze Administrátor.

Ovládání pasportu

Základem pasportu je Seznam značení.

	Tip:
	Seznam značení se zobrazí po kliknutí na ikonu , která otevře filtr pro zadání případných upřesňujících údajů, jimiž chceme zobrazovaný seznam omezit (užitečné v případech, kdy hledáme konkrétní značení nebo chceme zobrazit jen vybraný počet položek seznamu značení).

Ze seznamu značení je možné proklikem na Inventární číslo zobrazit Podrobný výpis značení spolu s připojenými údaji, jimiž jsou:

Operace
Dokumenty

	Informace:
	Kromě identifikace značení z grafíky kliknutím na značku dopravního značení pasport umožňuje i identifikaci pomocí plochy.

	Informace:
	Přístup k dokumentům lze omezit podle uživatelských práv

Filtr

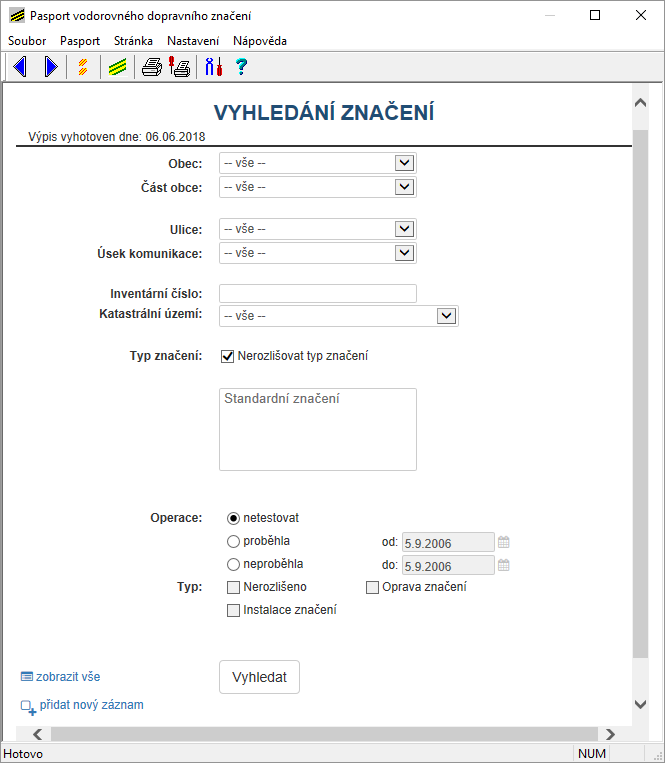

Základní filtr pro značení umožňuje zobrazit redukovaný seznam značení podle předdefinovaných kritérií (viz formulář):

Export

Exportem se rozumí přepis seznamu předmětů pasportu (zde značení) do jiného formátu. U pasportů se standardně používá export do excelu (formát *.xls). K exportu slouží ikona xls1 v seznamu značení.

	Informace:
	Export ostatních údajů je uživateli nedostupný.
